一、產品概述:

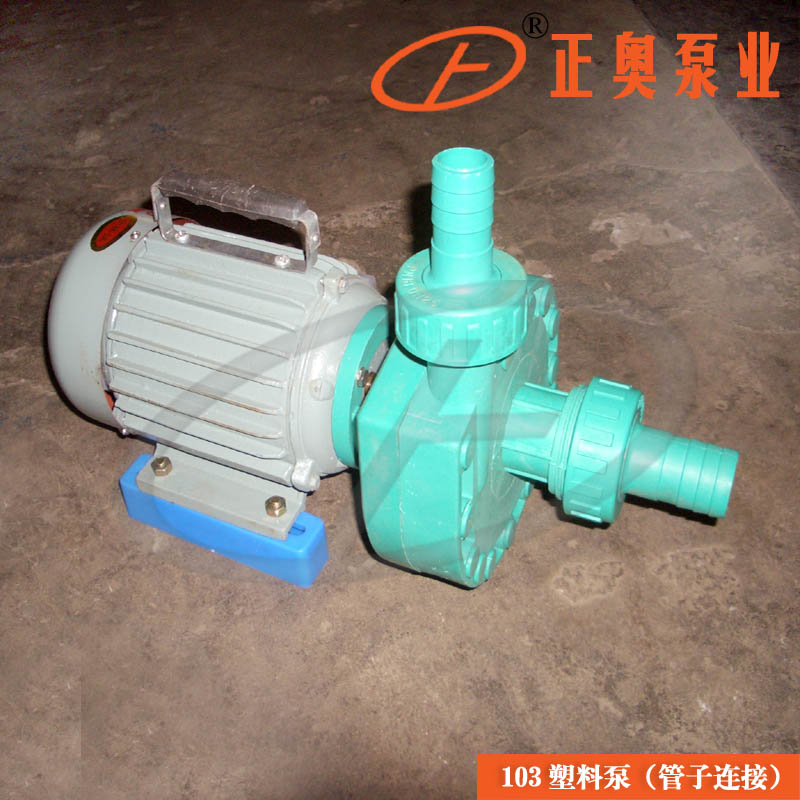

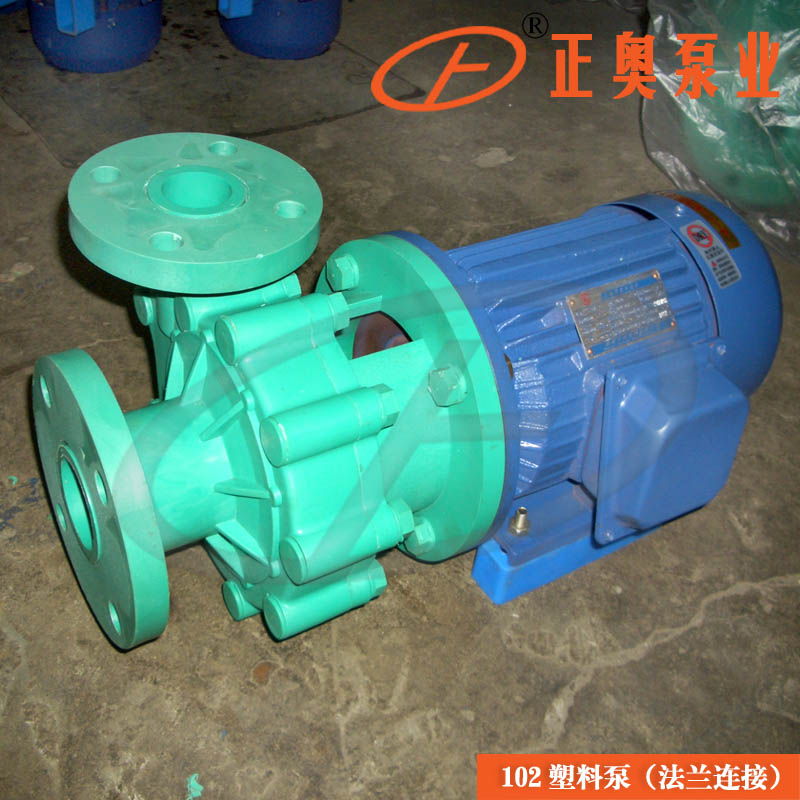

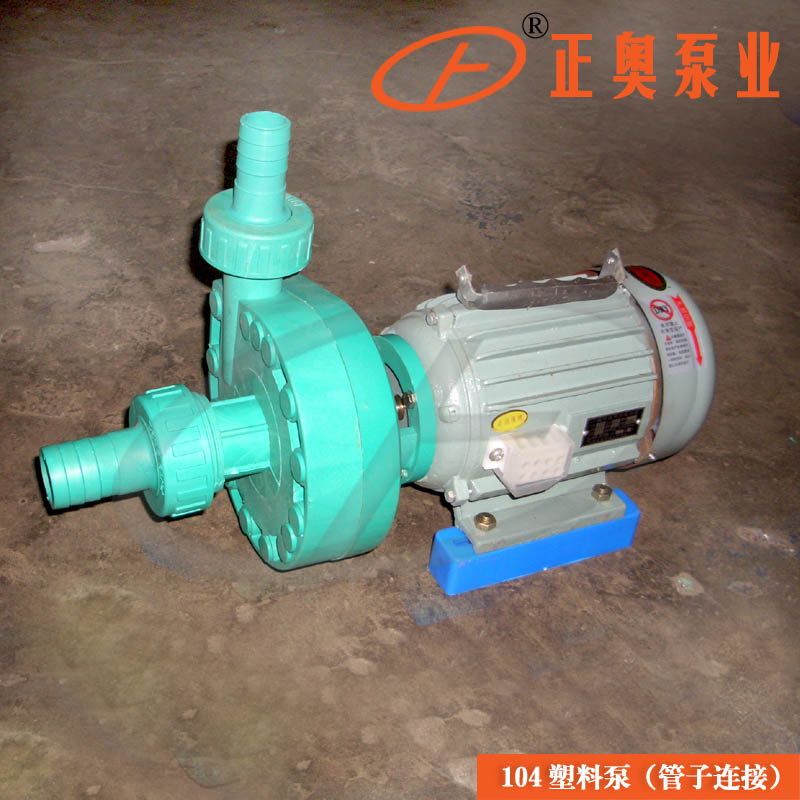

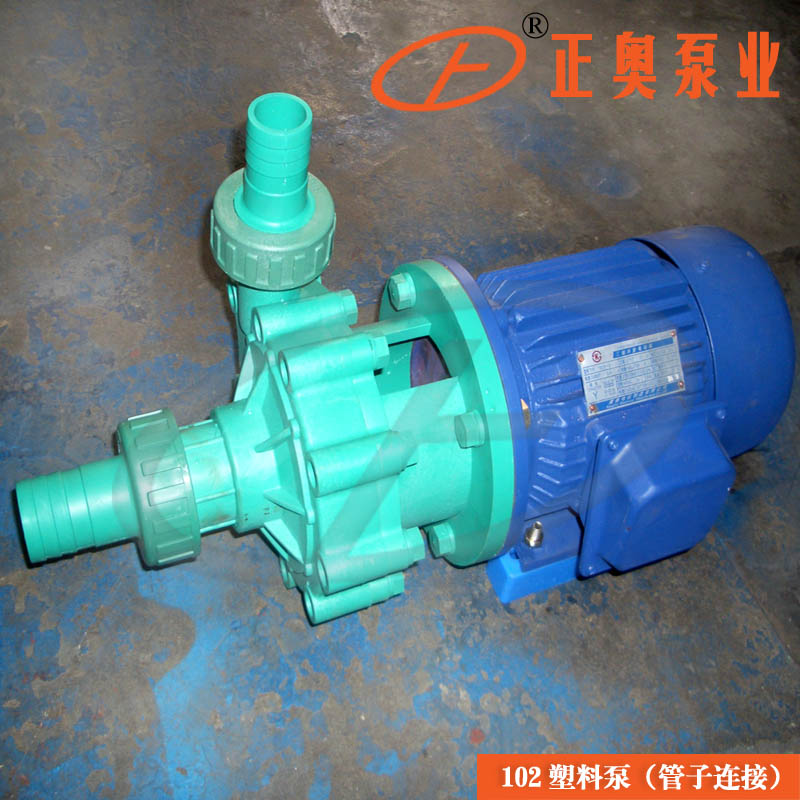

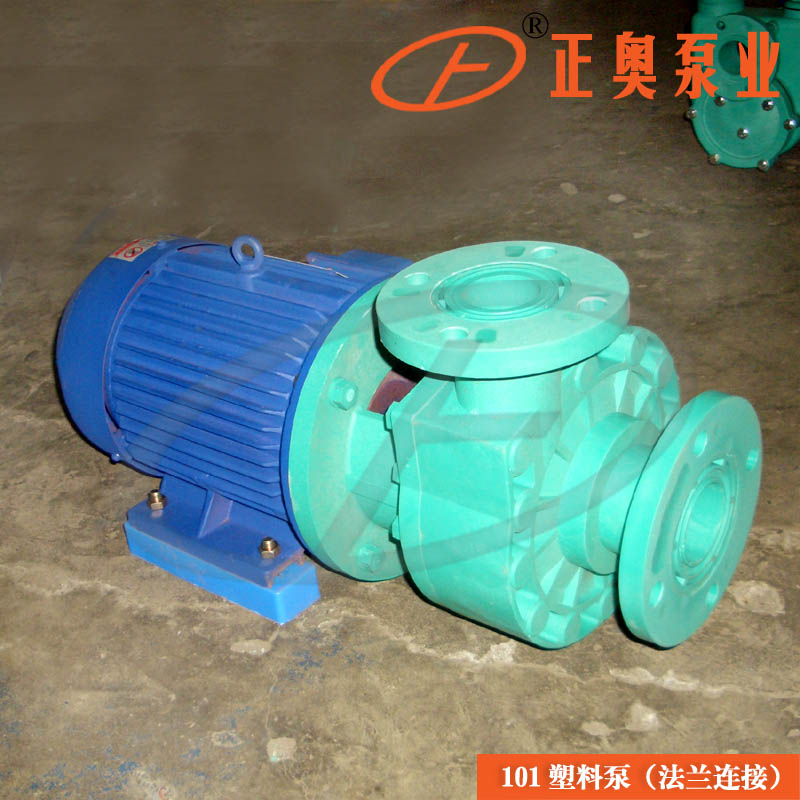

正奧公司生產的101型、102型、103型、104型、105型泵系單吸直聯式塑料離心泵是一種小型塑料泵,產品結構較、體積小、重量輕、耗電省、耐酸堿、密封好、維修方便。FS型工程塑料離心泵系列產品均采用機械密封全使用改性ABS(工程塑料)作為泵的材質,在同系列的塑料泵產品中,充分顯示了其結構、重量輕、體積小、壽命長等特點,廣泛應用于化工,食品、制藥、電鍍、造紙、環保、水處理等部門,輸送酸、堿、鹽等腐蝕性液體。其中104型采用220V電壓,可供家庭選用。
二、主要用途:
塑料泵廣泛應用于化工、食品、釀造、制藥、電鍍、造紙、環保、水 處理等部門,輸送酸、堿、鹽等腐蝕性液體。

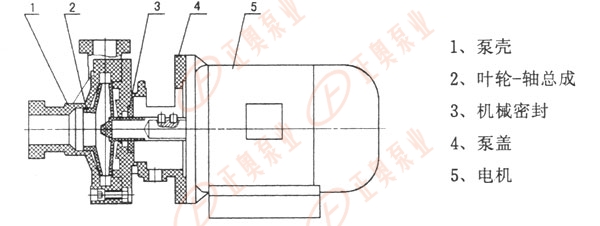

三、結構說明:

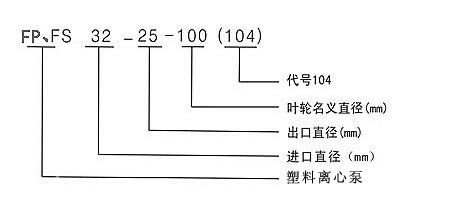

四、型號說明:
五、性能參數:
六、泵故障形式與排除方法:
故障形式
產生原因
排除方法
泵不出液
流量不足
揚程過低
噪音過低
漏液

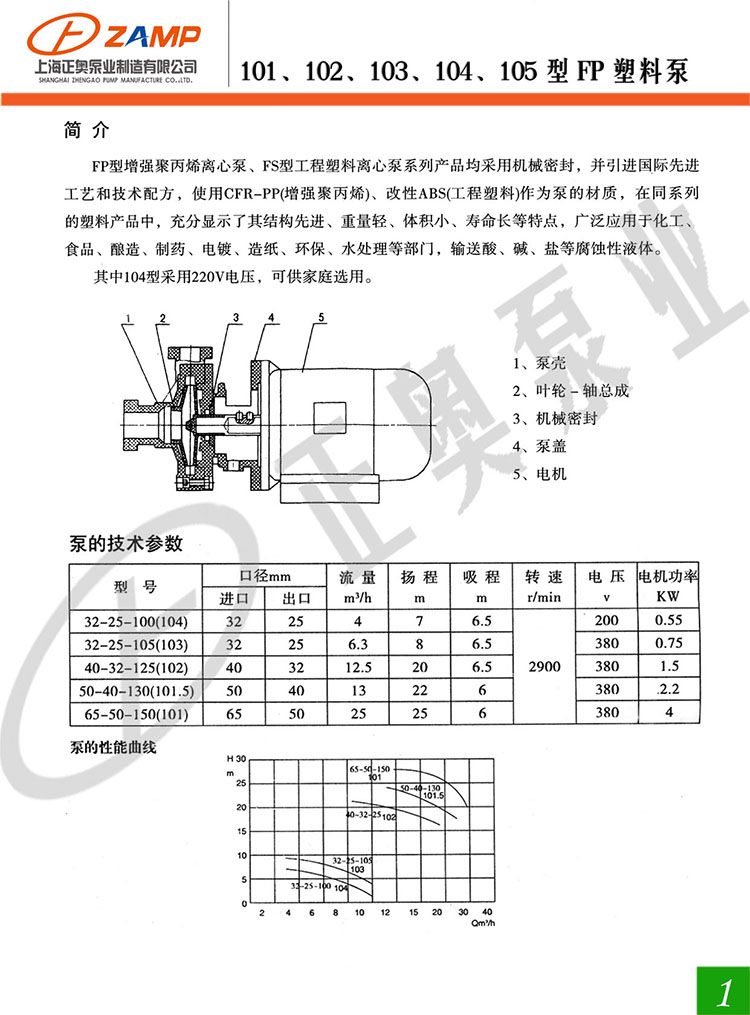

FS型工程塑料泵(性能參數)

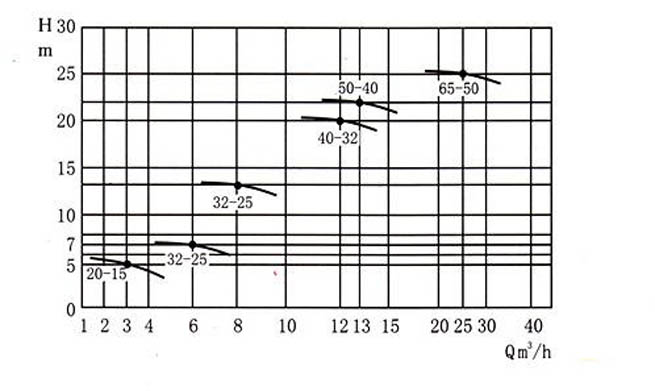

FS型工程塑料泵(性能曲線)

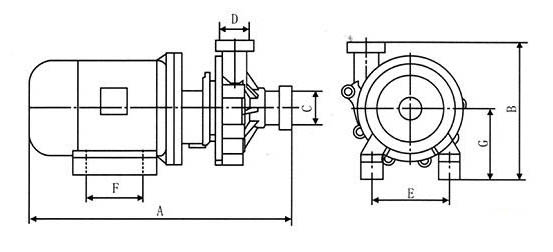

FS型工程塑料泵(安裝尺寸)
尺寸 型號
A
B
C
D
E
F
G
FP20-15-60
310
190
20
15
90
70
100
FP20-20-90
355
200
110
105
FP32-25-100
370
198
32
25
125
FP32-25-105
FP32-25-110
450
235
FP40-32-125
470
40
140
FP50-40-145
550
290
50
FP65-50-150
610
340
65
145
1、塑料泵應水平安裝,泵體不得承受管路重量,對于特殊要求垂直安裝場合,電機務必朝上。
2、泵在使用前泵體內先加水。當抽吸液面高于軸心線時,啟動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時,管道需配底閥。
3、電機啟動前,應檢查其旋轉方向是否與泵轉向標記一致。
4、被輸送介質及溫度應在泵材質允許的范圍之內(見附表)。離心泵使用溫度FP≤80℃、FS≤60℃電機溫升不得超過80℃,環境溫度<40℃。
5、禁止空載運行。

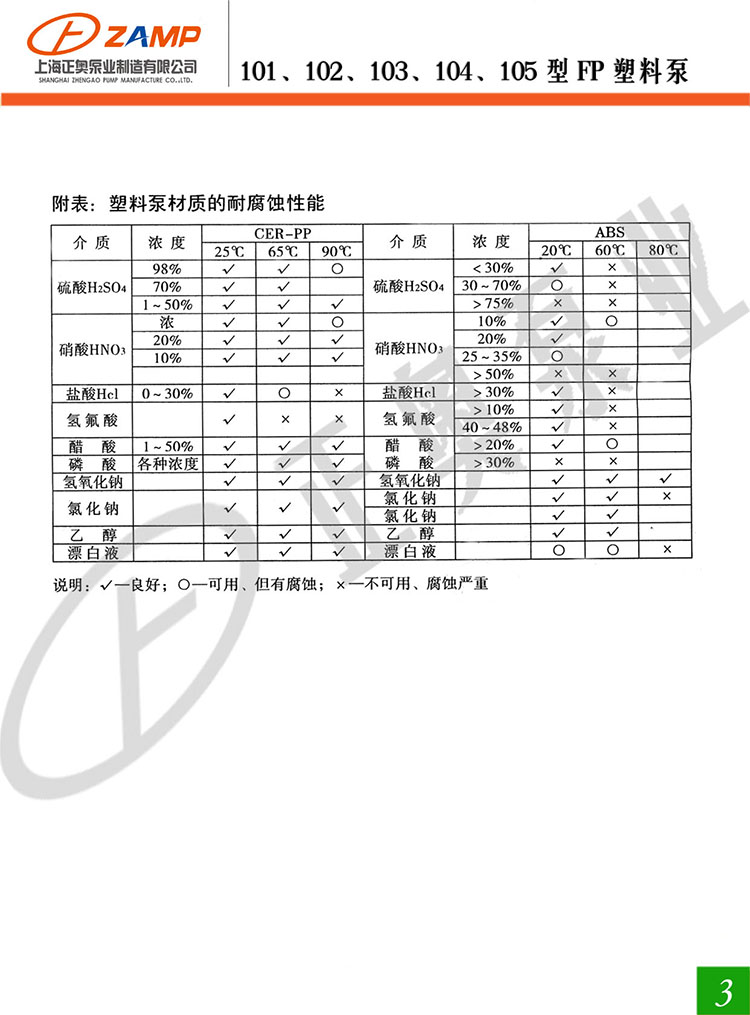

FS型工程塑料泵(耐腐蝕性能)
介質
濃度
CFR-PP
ABS
25℃
65℃
90℃
20℃
60℃
80℃
硫酸H2SO4
98%
√
○
<30%
×
70%
30-70%
1-50%
>75%
硝酸HNO3
濃
10%
20%
25-35%
>50%
鹽酸HCL
0-30%
氫氟酸
<10%
40-48%
醋酸
<20%
磷酸
各種濃度
>30%
氫氧化鈉
氯化鈉
氯化鐵
乙醇
漂白液
說明:√——良好; ○——可用、但有腐蝕; ×——不可用、腐蝕嚴重
