SZB型水環式真空泵
銷售熱線：021-66525777   63099652
產品分類:真空泵
口徑（進口/出口）:25（mm)
流量:抽氣4-8(L/S)
正奧泵業優勢：知名度高，品質可靠，服務完善    現貨供應
各種材質、非常規產品皆可訂做
  • 產品概述

一、產品概述：


     SZB型懸臂水環式真空泵適用抽吸空氣或不溶于水、不含固體顆粒、無腐蝕性氣體最高真空度可達85％，特別適合于大型水泵引水用。
     目前制造的本型號泵有：SZB-4、SZB-8。其中4(8)表示當水銀柱高為520毫米時的氣量(升／秒)。


二、結構說明：

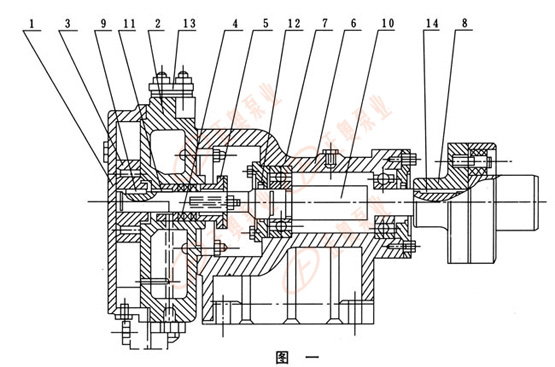

SZB型泵結構如圖一所示、工作室由泵體(2)、泵蓋(1)構成，上有進排氣口(詳見圖三)，下有放水螺塞(15)(見圖三)，泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋(5)，內裝填料(4)密封，泵體側面的螺絲孔(16)(見圖三)為補充水環消耗用水。

      由鑄鐵制成葉輪(3)，有l(wèi)2個葉片呈放射狀均分布，有平衡孔(其中兩個套扣供拆卸用)平軸向力�？谑喥芥I(9)與軸(10)聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架(6)內的兩個滾珠軸承(17)上右端有彈性聯軸器(8)和電機直接聯接。托架(6)用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油滑均可。
       從傳動方向看，泵軸為逆時針方向旋轉(右邊法蘭為排氣El，左邊法蘭為進氣口)。


三、產品結構：



1
泵蓋
4
填料
7
滾珠軸承
10
泵軸
13
法蘭盤
2
泵體
5
填料壓蓋
8
聯軸器
11
填料環
14
聯軸器平鍵
3
葉輪
6
托架
9
葉輪平鍵
12
軸承壓蓋




四、性能參數：



排氣量Q
毫米汞柱
最大真
轉數
電機功率
口徑
泵重
型號
m3／h
L／s
(mmHg)
空度
(r／min)
(kW)
吸入
吐出
(kg)
SZB-4
19.8
5.5
440






14.4
4
520
7.2
2
600
80％
1450
1.5
ZGl”
ZG1"
42
0
0
650
SZB-8
38.2
10.6
440






28.8
8
520
14.4
4
600
80％
1450
2.2
ZGl"
ZG1"
45

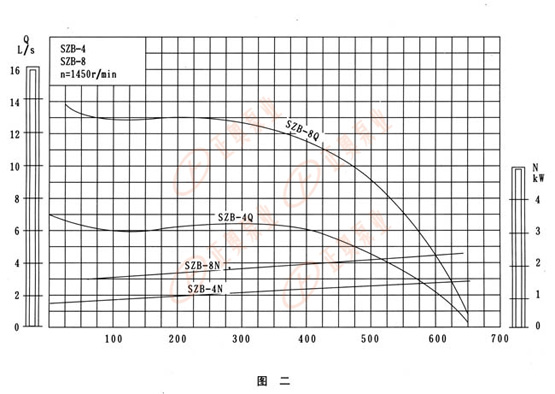

五、性能曲線：
