CYZL-A型直聯自吸油泵
銷售熱線：021-66525777   63099652
產品分類:油泵
口徑（進口/出口）:25-300(mm)
流量:3.2-500(m3/h)
正奧泵業優勢：知名度高，品質可靠，服務完善    現貨供應
各種材質、非常規產品皆可訂做
  • 產品概述

一、產品概述：


      上奧牌CYZL-A型自吸輸油泵是根據國內外有關技術資料經消化、吸收、改進后研制而成的新泵類產品。該泵適用于石油行業、陸地油庫、油罐車的理想產品，并適合于作船用貨油泵、艙底泵、消防泵和壓載泵及機器冷卻水循環等，分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水、介質溫度-20℃～80℃，如輸送化工液體可改用耐腐蝕機械密封。結構緊湊。該兩系列泵為臥式結構、機泵一體、外型美觀、占地面積少，與普通自吸泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。


二、產品特點：


1、CYZL-A型直聯式自吸油泵，具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長，并具有其它泵所不具有的自吸功能等特點。管路中不需底閥，工作前只需保證泵體內儲有定量引油即可。具有“一次引流，終身自吸”功能，用于油輪或船用油泵時，可兼作掃艙泵，掃艙效果良好。
2、CYZL-A型直聯式自吸油泵是選用優質材料精作而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需要安裝底閥因此簡化了管路系統，又改善了勞動條件。

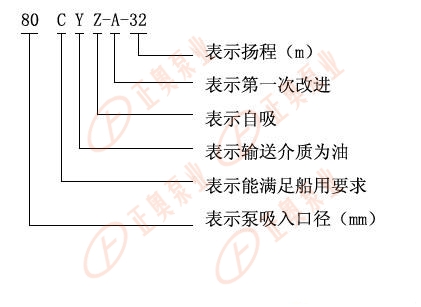

三、型號意義：

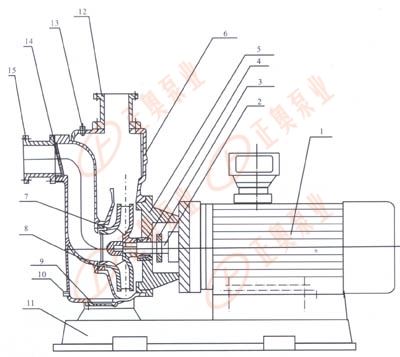

四、產品構圖：


1電動機：直接與水泵聯接傳送動力，采用名牌電機。CYZ—A泵采用名牌防爆電機。
2泵軸：與電機同軸。為電機加長軸，確保了軸的同心，使泵運行平穩、無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。
3擋水圈：防止因密封漏水而使電機進水。
4機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫、高壓機械密封，運行壽命長，不滲漏、對軸無磨損，不積水垢，保證工作環境的整潔。
5泵蓋：連接泵體和電機。
6泵體：壓出室和吸人室及氣液分離室采用優秀水力模型設計而成，既美觀又高效，設有安裝底腳便于安裝和運行穩固。
7葉輪：采用的水力模型設計而成，具有高效率，可靠性好等特點。
8密封環：水泵葉輪與泵體接合處起密封作用。
9底蓋板：當泵體內有沉垢淤積時，可打開底蓋板清除污垢。
10放水栓：當泵長期不用時，可以打開放水栓放干儲液。
11底盤：連接整泵便于安裝，也可安裝隔振器。
12出口接管：連接出水管道
13加水閥：當泵內腔儲液不足時可打開閥門加水。
14止回閥片：當泵停止工作時可阻止管道里的水回流
15進口接管：連接進口管道。



五、結構特點：


       該泵均采用軸向回液的泵體結構。泵體由吸人室、儲液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動后，葉輪將吸人室所存的液體及吸人管路中的空氣一起吸人，并在葉輪內得以完全混合，在離心力的作用下，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與輪內部從吸人管路中吸人的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣……。隨著這個過程周而復始地進行下去，吸人管足各中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便投入正常作業。因?yàn)樵摫镁哂羞@種獨特的排氣能力，所以此泵能輸送含有氣體的液體，無需安裝底閥，使用在油輪上時具有良好的掃艙功能。


六、性能參數：


型號
流量
揚程
(m)
吸程
(m)
轉速
(r／min)
自吸性能
(min／5m)
功率(KW)
泵口徑
重量
(kg)
(m3／h)
(L／S)
軸功率
電機功率
吸人
排出
25CYZL-A-20
3.2
0.9
20
6.5
2900
1.9
0.46
0.75
25
25
72
25CYZL-A-32
3.2
0.9
29Uo
6.5
2900
1.8
0.8
1.1
25
25
80
40CYZL-A-20
6.3
1.8
20
6.5
2900
1.9
0.87
1.1
40
32
85
40CYZL-A-40
10
2.8
40
6.5
2900
1.5
2.7
4
40
40
138
50CYZL-A-12
15
4.2
12
6.5
2900
2.4
1.1
1.5
50
50
90
50CYZL-A-20
18
5
20
6.5
2900
1.9
1.8
2.2
50
50
98
50CYZL-A-30
20
5.6
30
6.5
2900
1.5
2.6
4
50
50
140
50CYZL-A-35
14
3.9
35
6.5
2900
1.5
2.7
4
50
50
145
50CYZL-A-40
10
2.8
40
6.5
2900
1.5
2.7
4
50
50
145
50CYZL-A-50
12.5
3.5
50
6.5
2900
1.4
4.3
5.5
50
50
160
50CYZL-A-60
15
4.2
60
6.5
2900
1.3
6.2
7.5
50
50
190
50CYZL-A-75
20
5.6
75
6.5
2900
1.3
9.8
11
50
50
240
65CYZL-A-15
30
8.3
15
6.5
2900
2
1.9
3
65
65
100
65CYZL-A-32
25
6.9
32
6
2900
1.5
4.4
5.5
65
65
165
80CYZL-A-13
35
9.7
13
6
2900
3.4
1.9
3
80
80
107
80CYZL-A-17
43
12
17
6
2900
1.8
3.1
4
80
80
156
80CYZL-A-22
40
11.1
22
6
2900
1.9
4.4
5.5
80
80
169
80CYZL-A-25
50
13.9
25
6
2900
1.5
5.2
7.5
80
80
177
80CYZL-A-32
50
13.9
32
6
2900
1.5
6.8
7.5
80
80
180
80CYZL-A-55
60
16.7
55
6
2900
1.5
15
18.5
80
80
310
80CYZL-A-70
60
16.7
70
6
2900
1.2
20.1
22
80
80
333
100CYZL-A-20
100
27.8
20
6
2900
1.8
7.8
11
100
100
258
100CYZL-A-40
100
27.8
40
6
2900
1.8
16.3
22
100
100
455
100CYZL-A-40A
100
27.8
40
6
1450
1.5
18.5
22
100
100
520
100CYZL-A-65
100
27.8
65
6
2900
1.8
27.7
30
100
100
620
100CYZL-A-75
70
19.4
75
6
2900
1.8
24.2
30
100
100
639
150CYZL-A-55
170
47.2
55
5
2900
1.8
39.2
45
150
150
830
150CYZL-A-65
170
47.2
65
5
2900
1.3
46.3
55
150
150
957
150CYZL-A-65A
170
47.2
65
5
1450
1.2
49.8
55
150
150
1138
150CYZL-A-80
160
44.4
80
5
2900
1.2
53.6
55
150
150
986
200CYZL-A-32
400
111.1
60
5
1450
2
52.1
55
200
200
1205
200CYZL-A-63
280
77.8
63
5
1450
1.5
73.9
90
200
200
1338
200CYZL-A-65
350
97.2
65
5
1450
1.5
97.2
110
200
200
1553
250CYZL-A-32
550
152.8
32
5
1450
2
72.3
75
250
250
1307
250CYZL-A-50
400
111.1
50
5
1450
2
80
90
250
250
1486
250CYZL-A-55
450
125
55
5
1450
2
102.1
110
250
250
1681
250CYZL-A-75
400
111.1
75
5
1450
1.5
125.6
132
250
250
1829
300CYZL-A-32
600
166.7
32
5
1450
2
79.2
90
300
300
1608
300CYZL-A-50
500
138.9
50
5
1450
2
104.6
110
300
300
1728
300CYZL-A-55
550
152.8
55
5
1450
2
117.6
132
300
300
1995
